耐火浇注料
焦炉炉门预制件、炉门吊挂砖
当前位置> > 产品展示 > 耐火浇注料 >焦炉炉门预制件、炉门吊挂砖

焦炉炉门预制件、炉门吊挂砖

发布时间:2021/5/21 14:49:17
伴随着焦炉炉型大型化、环保减排工作的要求,对焦炉炉门提出了更高的要求。焦炉炉门目前普遍采用钢板缠绕纤维绳,这种炉门在使用中有几个缺点:①保温效果差,热量容易流失;②水份、酸气对炉门的侵蚀较大,使用寿命不长;③密封不严,容易污染空气。

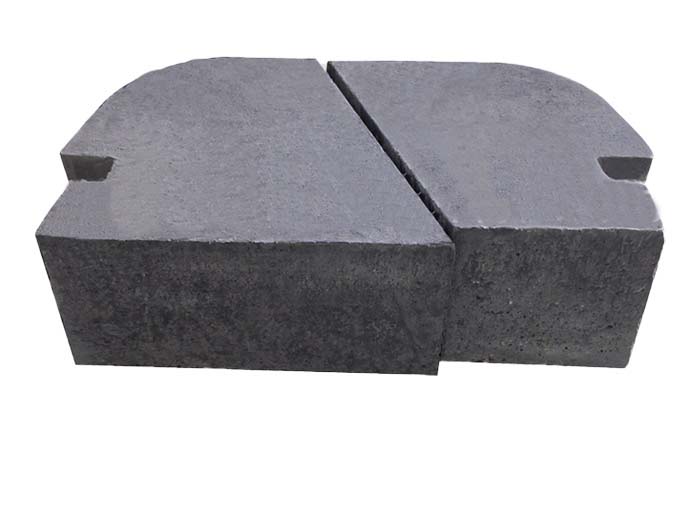

焦炉炉门吊挂砖-浇注型预制砖

挂砖、锚固砖
挂砖也叫锚固砖。该炉顶是由金属挂件和耐火砖之间的应力支撑的炉顶结构。由于反应气体和热气体的泄漏,金属挂件会受到损害,从而导致炉顶坍塌。
悬挂砖块(锚固砖)的砌筑要点如下:1)从砖块两面涂抹泥浆,防止砖块从炉顶漏出气体;2)应进行吊装,确保砖块尺寸,并正确确定吊装金属件的尺寸;3)悬挂砖块的吊装部分不应损坏(充分发挥吊装金属件的作用);4)一般采用空气硬化的砖块(防止由于泥浆脱落而造成炉内气体漏出);5)炉体与悬挂砖之间应适当留有膨胀缝。


焦炉炉门吊挂砖-浇注型

炼焦炉门悬挂砖具有良好的保温效果、抗热震性能、密封性强、节能环保。在此基础上,开展了大型焦炉炉门预制砖的开发试验。
在实际生产过程中,焦炉炉门衬砖的温度条件要求很高。工作一天中,温度在1000℃和周围环境温度之间波动,另外还要承受焦炭对焦炭的冲刷,以及灰分、熔渣、水和酸性气体的侵蚀、碳素沉积。这些都要求焦炉炉门衬砖具有良好的抗热震性能,高温体积稳定性,耐磨损和抗结碳性能。基于上述,我们考虑到在这个温度范围内,堇青石和硅玻璃的热膨胀较小,而硅玻璃的热膨胀在1000℃左右。长期使用有析晶倾向,堇青石可达到1300℃,且不会发生分解和晶体转变;同时从耐磨、抗热震、抗化学侵蚀、热膨胀系数等方面考虑,认为作为焦炉门砖的基本材料,莫来石-堇青石具有良好的热稳定性和热膨胀性能。以复合微粉为基体,以高铝水泥为结合剂,采用复合添加剂。并且采用内部埋入锚固件,振动成型,经450%烘干,制成成品。这不仅可以提高焦炉炉门的密封性能,防止烟气散失,符合节能环保政策,同时也提高了焦炭质量,延长了炉门的使用寿命。

焦炉炉门预制件理化指标

牌号

指标

焦炉炉门砖
JL-01

最高使用温度,℃

1300

110℃烘干后体积密度,g/cm3

≥2.1

化学成分,%

Al2O3

50

SiO2

≤30

抗折强度,MPa

110℃*24h

5

1100℃*3h

5

1500℃*3h



抗压强度,MPa

110℃*24h

50

1100℃*3h

50

1500℃*3h



烧后线变化率,%

1000℃*3h

-0.1-0.5

1500℃*3h


焦炉炉门吊挂砖要求
气孔率低,热线膨胀小,热震稳定性好,能满足焦炉炉门使用要求;
使用方便,能迅速拆卸和安装炉门,减少因维修造成的时间浪费;
三、减少由于炉门密封不良而造成的热量损失,节省能源:
基本杜绝了由于炉门不严造成的空气污染,达到了环保的目的。

荣盛耐材生产的焦炉炉门吊挂砖,达到了预期的目的,满足了焦炉炉门的使用性能,在几个大焦炉厂使用后,得到了很好的效果。
在线咨询(7*24) 电话咨询
